作为湖北特氟龙厂家，我们通过长期实践发现，涂层的实际使用寿命往往与预期存在差异。经过系统分析和案例研究，总结出影响特氟龙涂层耐久性的三个决定性因素，这些发现对用户合理使用和维护涂层具有重要指导意义。

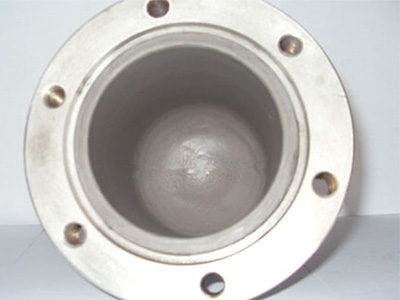

　　基材处理质量是决定特氟龙涂层寿命的首要因素。很多用户忽视了这一环节的重要性，实际上基材表面状态直接影响涂层的附着力。喷砂处理是比较常用的方法，但砂粒材质和粒度选择需要专业判断。不锈钢基材建议使用氧化铝砂，而碳钢更适合棱角钢砂。表面粗糙度控制在Ra3.2-6.3微米范围内较为理想，过大会导致涂层厚度不均，过小则影响结合力。化学处理同样关键，特别是对于铝材等活泼金属，需要严格的脱脂、酸洗和钝化流程。部分特氟龙厂家采用等离子清洗技术，能进一步提升涂层与基体的结合强度。

　　涂层施工工艺参数的控制同样至关重要。烧结温度和时间需要准确匹配涂层类型，PTFE涂层的典型烧结温度为380-400℃，而PFA涂层需要更高的400-430℃。温度不足会导致树脂未完全熔融，过高则可能引起分解。烧结时间通常控制在10-30分钟，厚涂层需要分段升温。我们注意到，部分用户为赶工期压缩烧结时间，结果导致涂层内应力增加，后期容易出现裂纹。喷涂厚度也需合理设计，单层厚度建议控制在20-40微米，过厚容易产生气泡和剥落。专业特氟龙厂家会采用多道薄涂工艺，配合中间固化，确保涂层致密均匀。

　　使用环境条件对涂层寿命的影响往往被低估。化学腐蚀是常见问题，虽然特氟龙具有优异的耐化学性，但强还原性介质如熔融碱金属仍会破坏其结构。温度波动也是潜在威胁，频繁的冷热交替会导致涂层与基体膨胀系数差异显现，加速界面失效。机械磨损需要特别关注，含有硬质颗粒的物料流动会造成涂层表面损伤。针对食品行业，我们发现清洁剂中的强氧化成分和钢丝球擦洗是涂层早期失效的主要原因。部分特氟龙厂家已开发出填充陶瓷微粒的复合涂层，耐磨性能提升明显。

　　维护方式同样影响涂层寿命。很多用户采用不当的清洁方法，如高压水枪直冲涂层边缘，或者使用含硅研磨剂，都会缩短涂层使用寿命。建议使用pH中性的专用清洁剂，软布擦拭。定期检查涂层状态也很重要，发现局部破损应及时联系特氟龙厂家进行修补，避免缺陷扩大。对于高温工况，建议每年进行一次专业检测，评估涂层老化程度。

　　通过优化这些关键因素，特氟龙涂层的使用寿命可显著延长。选择具有丰富经验的厂家，采用科学的施工方案，配合合理的使用维护，能使涂层性能得到充分发挥。随着材料技术进步，新型改性特氟龙涂层的耐久性正在不断提升，为用户提供更可靠的选择。
